Fuzzing101-xpdf

使用AFL++进行的第一个实际模糊测试
views | comments

环境准备#

这里的环境还是使用第一次构建的docker环境

  • 在物理机上创建目录下载文件：

    cd ~/github
mkdir fuzzing_xpdf && cd fuzzing_xpdf
# 下载xpdf3.02版本并解压
wget https://dl.xpdfreader.com/old/xpdf-3.02.tar.gz
tar -xvzf xpdf-3.02.tar.gz
    bash

  • 创建docker环境，--name参数会给该容器命名为”fuzzing101”

    docker run --name "fuzzing101" -it \
  -v "$(pwd)":/target \
  aflpp-built
    bash

    这表示将会使用aflpp-built镜像来创建一个容器，同时将本地的~/github/fuzzing_xpdf目录挂载在容器内的/target目录下

    由于没有了--rm参数，所以该容器在关闭后不会自行删除，如果需要重新启动，需要使用docker start fuzzing101命令，同时，无法更改挂载的本地目录，如果需要更改，最好删除容器并重新构建一个

  • aflpp-built镜像里预先编译过了AFLPLUSPLUS项目，直接使用对应的编译器来编译xpdf3.02

    有几个需要注意的点：

    • AFL++一直在更新，LLVM_CONFIG需要使用对应的版本，我这里是19

    • 如果之前AFL++项目安装过，可以不必指定afl编译器的完整路径，只指定编译器名

    export LLVM_CONFIG="llvm-config-19"
CC=afl-clang-fast CXX=afl-clang-fast++ ./configure --prefix="./fuzzing_xpdf/install/"
make
make install
    bash

  • 准备测试文件：

    在fuzzing_xpdf目录下：

    cd $HOME/fuzzing_xpdf
mkdir pdf_examples && cd pdf_examples
wget https://github.com/mozilla/pdf.js-sample-files/raw/master/helloworld.pdf
# 剩下两个网址已失效, 直接github找一个仓库拉取即可
# wget http://www.africau.edu/images/default/sample.pdf
# wget https://www.melbpc.org.au/wp-content/uploads/2017/10/small-example-pdf-file.pdf
    bash

测试启动#

环境准备完毕后，使用下面的命令运行模糊测试器：

afl-fuzz -i ./fuzzing_xpdf/pdf_examples/ -o ./fuzzing_xpdf/out/ -s 123 -- ./fuzzing_xpdf/install/bin/pdftotext @@ ./fuzzing_xpdf/output
bash
  • -i 指示我们需要放置输入案例（即文件示例）的目录，这里就是fuzzing_xpdf/pdf_examples
  • -o 就是AFL++记录运行结果的目录，包括编译后的文件，统计路径信息等
  • -s 表示要使用的静态随机种子，这使得模糊测试的过程是可复现的。如果你使用相同的种子、相同的输入和相同的目标程序再次运行 AFL，它将以完全相同的方式生成和测试输入。这对于复现和调试特定的崩溃很有用
  • @@ 是占位符目标命令行，AFL 会将其替换为每个输入文件名，xpdf3.02需要接受一个命令行参数（也就是pdf文件路径），AFL++在每次执行xpdf的时候会把@@换成对应的文件路径

测试结果#

空指针错误#

先用AFL++测了一个小时，前3个漏洞大致都相同，只能单独使程序出错，但不会耗尽资源

漏洞出错的主要原因是流读取时出错，break之后没有做错误检查，导致的空指针异常

这次使用镜像内自带的lldb-19来调试程序：

# --参数就相当于gdb的--args参数
lldb-19 -- ./install/bin/pdftotext
# 禁用地址随机化以调试程序
(lldb) settings set target.disable-aslr false
# 运行程序
(lldb) run out/default/crashes/id:000000,sig:11,src:001033,time:276919,execs:242688,op:havoc,rep:3
Process 93421 launched: '/target/install/bin/pdftotext' (x86_64)
bash

查看栈帧：

(lldb) bt
* thread #1, name = 'pdftotext', stop reason = signal SIGSEGV: address not mapped to object (fault address: 0x0)
  * frame #0: 0x000055814c6dfcdc pdftotext`EmbedStream::getChar(this=0x0000558177919510) at Stream.cc:787:22
    frame #1: 0x000055814c6915a4 pdftotext`Gfx::opBeginImage(this=0x0000558177917600, args=0x00007ffc97979b30, numArgs=0) at Gfx.cc:3880:44
    frame #2: 0x000055814c67f639 pdftotext`Gfx::execOp(this=0x0000558177917600, cmd=0x00007ffc97979b20, args=0x00007ffc97979b30, numArgs=0) at Gfx.cc:690:20
    frame #3: 0x000055814c67f008 pdftotext`Gfx::go(this=0x0000558177917600, topLevel=1) at Gfx.cc:581:13
    frame #4: 0x000055814c67ede1 pdftotext`Gfx::display(this=0x0000558177917600, obj=0x00007ffc97979e80, topLevel=1) at Gfx.cc:553:5
    frame #5: 0x000055814c6d8c10 pdftotext`Page::displaySlice(this=0x00005581779156e0, out=0x0000558177914e80, hDPI=72, vDPI=72, rotate=0, useMediaBox=0, crop=0, sliceX=-1, sliceY=-1, sliceW=-1, sliceH=-1, printing=0, catalog=0x00005581779144b0, abortCheckCbk=0x0000000000000000, abortCheckCbkData=0x0000000000000000) at Page.cc:317:17
    frame #6: 0x000055814c6d87e6 pdftotext`Page::display(this=0x00005581779156e0, out=0x0000558177914e80, hDPI=72, vDPI=72, rotate=0, useMediaBox=0, crop=1, printing=0, catalog=0x00005581779144b0, abortCheckCbk=0x0000000000000000, abortCheckCbkData=0x0000000000000000) at Page.cc:264:15
    frame #7: 0x000055814c6db49b pdftotext`PDFDoc::displayPage(this=0x0000558177914fe0, out=0x0000558177914e80, page=1, hDPI=72, vDPI=72, rotate=0, useMediaBox=0, crop=1, printing=0, abortCheckCbk=0x0000000000000000, abortCheckCbkData=0x0000000000000000) at PDFDoc.cc:317:34
    frame #8: 0x000055814c6db519 pdftotext`PDFDoc::displayPages(this=0x0000558177914fe0, out=0x0000558177914e80, firstPage=1, lastPage=1, hDPI=72, vDPI=72, rotate=0, useMediaBox=0, crop=1, printing=0, abortCheckCbk=0x0000000000000000, abortCheckCbkData=0x0000000000000000) at PDFDoc.cc:330:16
    frame #9: 0x000055814c6ff0f9 pdftotext`main(argc=2, argv=0x00007ffc9797a218) at pdftotext.cc:237:22
bash

  1. 在最后一个栈帧发现str是一个null，对应的代码：

    int EmbedStream::getChar() {
  if (limited && !length) {
    return EOF;
  }
  --length;
  // str为null, 这里进行的空指针调用
  return str->getChar();
}
    c

  2. 向上找栈帧，找到了str被赋值的代码：

    void Gfx::opBeginImage(Object args[], int numArgs) {
  Stream *str;
  int c1, c2;

  // build dict/stream
  // str变量在这里被赋值
  str = buildImageStream();
  ...
  // 崩溃点
  c1 = str->getUndecodedStream()->getChar();
}
    c

  3. 继续找这个buildImageStream函数：

    Stream *Gfx::buildImageStream() {
  Object dict;
  Object obj;
  char *key;
  Stream *str;

  // build dictionary
  dict.initDict(xref);
  parser->getObj(&obj);
  while (!obj.isCmd("ID") && !obj.isEOF()) {
    if (!obj.isName()) {
      error(getPos(), "Inline image dictionary key must be a name object");
      obj.free();
    } else {
      key = copyString(obj.getName());
      obj.free();
      parser->getObj(&obj);
      if (obj.isEOF() || obj.isError()) {
	gfree(key);
	break;
      }
      dict.dictAdd(key, &obj);
    }
    parser->getObj(&obj);
  }
  if (obj.isEOF()) {
    error(getPos(), "End of file in inline image");
    obj.free();
    dict.free();
    return NULL;
  }
  obj.free();

  // make stream
  str = new EmbedStream(parser->getStream(), &dict, gFalse, 0);
  str = str->addFilters(&dict);

  return str;
}
    c

    可以看到str是一个EmbedStream类型的对象，才搞清楚这里new出来的str（也就是EmbedStream类型有一个成员也叫str），所以实际上是str->str为一个空指针

  4. 打上断点，调试发现，问题出在buildImageStream里的while循环，在里面break的时候是由于obj.isError()，但是break之后没有检查这个条件，导致构建对象时由于出错错误的设置了成员变量的初始值

修复：while循环之后额外检查obj.isError，如果为真就return NULL

栈溢出错误#

第4个漏洞是重量级漏洞：栈溢出漏洞

使用lldb-19启动调试，输入崩溃文件，stack很明显的溢出

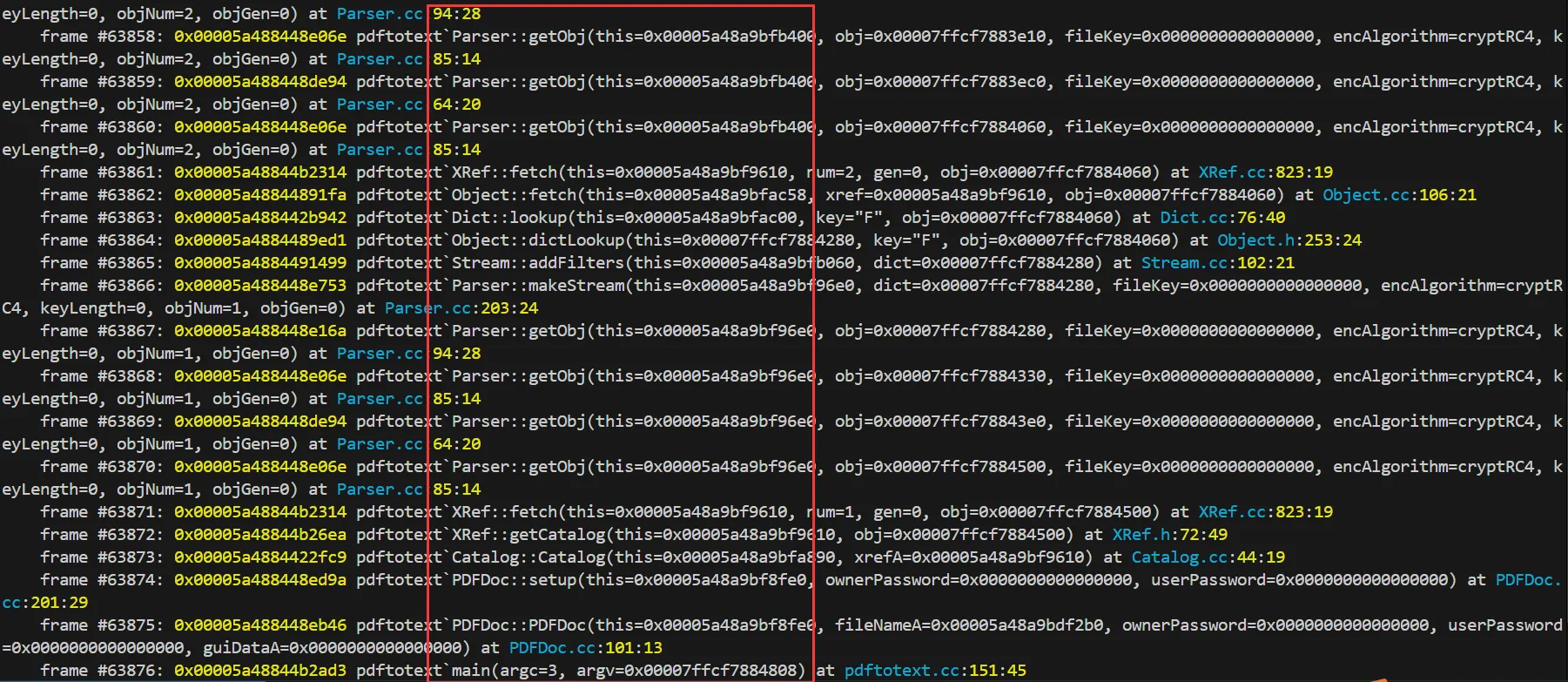

  1. 由于栈帧没法从main开始看，只能使用bt命令在终端打印所有栈帧

    从栈帧看出来，在XRef::getCatalog中调用XRef::fetch之后，启动了一个递归调用过程，导致了栈溢出

  2. 从PDFDoc::setup看出，传了一个文档拥有者的密码和用户密码，下一个调用是catalog = new Catalog(xref)，传入的xref对象是用str->reset()初始化的，并且经过了检查，密码也经过了检查，继续深入

    GBool PDFDoc::setup(GString *ownerPassword, GString *userPassword) {
  str->reset();

  // check header
  checkHeader();

  // read xref table
  xref = new XRef(str);
  if (!xref->isOk()) {
    error(-1, "Couldn't read xref table");
    errCode = xref->getErrorCode();
    return gFalse;
  }

  // check for encryption
  if (!checkEncryption(ownerPassword, userPassword)) {
    errCode = errEncrypted;
    return gFalse;
  }

  // read catalog
  catalog = new Catalog(xref);
  if (!catalog->isOk()) {
    error(-1, "Couldn't read page catalog");
    errCode = errBadCatalog;
    return gFalse;
  }

#ifndef DISABLE_OUTLINE
  // read outline
  outline = new Outline(catalog->getOutline(), xref);
#endif

  // done
  return gTrue;
}
    c

  3. catalog只看构造函数中的一部分即可，构造函数中会调用xref->getCatalog(&catDict)，这个catDict重点关注一下，其是一个Object类型的对象

    Catalog::Catalog(XRef *xrefA) {
  Object catDict, pagesDict, pagesDictRef;
  Object obj, obj2;
  char *alreadyRead;
  int numPages0;
  int i;

  ok = gTrue;
  xref = xrefA;
  pages = NULL;
  pageRefs = NULL;
  numPages = pagesSize = 0;
  baseURI = NULL;
  // 这里是出问题的地方
  xref->getCatalog(&catDict);
  if (!catDict.isDict()) {
    error(-1, "Catalog object is wrong type (%s)", catDict.getTypeName());
    goto err1;
  }
  ...
}
    c

    Object类型的私有数据：

    private:

  ObjType type;			// object type
  union {			// value for each type:
    GBool booln;		//   boolean
    int intg;			//   integer
    double real;		//   real
    GString *string;		//   string
    char *name;			//   name
    Array *array;		//   array
    Dict *dict;			//   dictionary
    Stream *stream;		//   stream
    Ref ref;			//   indirect reference
    char *cmd;			//   command
  };
    c

    catDict调用了Object的构造函数，只会将其type设置为None，推测xref->getCatalog(&catDict)是为这个catDict赋值，继续查看下一个调用链

  4. fetch函数，其中obj就是上面的catDict

    无限循环发生在switch语句中，在case xrefEntryUncompressed: 里：

    • 其首先初始化了一个parser
    • 从parser中初始化三个object
    • 检查过后，进入parser->getObj(obj, encrypted ? fileKey : (Guchar *)NULL, encAlgorithm, keyLength, num, gen);无开始无限递归
    Object *XRef::fetch(int num, int gen, Object *obj) {
  XRefEntry *e;
  Parser *parser;
  Object obj1, obj2, obj3;

  // check for bogus ref - this can happen in corrupted PDF files
  if (num < 0 || num >= size) {
    goto err;
  }

  e = &entries[num];
  switch (e->type) {

  case xrefEntryUncompressed:
    if (e->gen != gen) {
      goto err;
    }
    obj1.initNull();
    parser = new Parser(this,
	       new Lexer(this,
		 str->makeSubStream(start + e->offset, gFalse, 0, &obj1)),
	       gTrue);
    parser->getObj(&obj1);
    parser->getObj(&obj2);
    parser->getObj(&obj3);
    if (!obj1.isInt() || obj1.getInt() != num ||
	!obj2.isInt() || obj2.getInt() != gen ||
	!obj3.isCmd("obj")) {
      obj1.free();
      obj2.free();
      obj3.free();
      delete parser;
      goto err;
    }
    // 从这里开始就进入无限循环了
    parser->getObj(obj, encrypted ? fileKey : (Guchar *)NULL,
		   encAlgorithm, keyLength, num, gen);
    obj1.free();
    obj2.free();
    obj3.free();
    delete parser;
    break;
    ...
}
    c

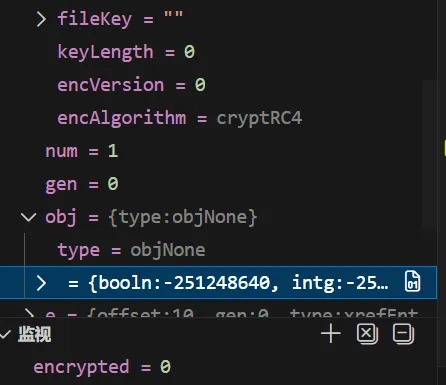

    通过调试，parser->getObj(obj, encrypted ? fileKey : (Guchar *)NULL, encAlgorithm, keyLength, num, gen);中的参数分别为：

  5. 继续跟踪到Parser中，这里先初始化了obj，也就是传入的catDict这个字典，然后向这个字典中添加数据，在进行了一系列的递归初始化数据与添加之后，执行了makeStream函数

  6. 在makeStream函数中执行addFilters函数

  7. 最后找到Dict.cc文件中的Object *Dict::lookup(char *key, Object *obj)函数

    当该函数被调用时，比如Stream.cc文件中调用dict->dictLookup()函数，

    该函数负责在一个字典对象中根据"key"找一个"value"，并将该"value"赋值给一个对象，但是"value"本身可能是一个间接引用（就像指针一样指向别的地方），这个时候就需要继续去找，此时如果出现循环引用的问题，就会不停的找下去（类似两个类对象互相持有std::shared_ptr最后无法释放），AFL++恶意构造的坏PDF文件中出现了这种引用并被xpdf程序记录到字典对象中，导致parser解析失败并进行循环调用，最后爆栈

修复：这是parser本身设计的失误，改起来应该比较困难，看了一下新版本源码，直接限制了dictLookup的次数，这样就限制了找间接引用的次数，从而不会爆栈

HELP. vscode进行图形化调试#

直接使用lldb-19这样的终端调试工具在打断点和调试的过程中可能不顺手，可以借用codelldb插件

直接F5自动创建一个launch.json，填写以下内容：

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug pdftotext",
            "type": "lldb",
            "request": "launch",
            "program": "${workspaceRoot}/install/bin/pdftotext",
            "args": [
                // 这里是可执行程序需要的命令行参数 "${workspaceRoot}/out/default/crashes/id:000000,sig:11,src:001033,time:276919,execs:242688,op:havoc,rep:3",
                // 将转换后的文本输出到标准输出
                "-"
            ],
            "cwd": "${workspaceRoot}",
            "sourceMap": {
                // 将编译时记录的源码路径映射到当前工作区的实际路径
                // 假设编译时的源码根目录是 /target/xpdf-3.02
                "/target/xpdf-3.02": "${workspaceRoot}/xpdf-3.02"
            }
        }
    ]
}
json
